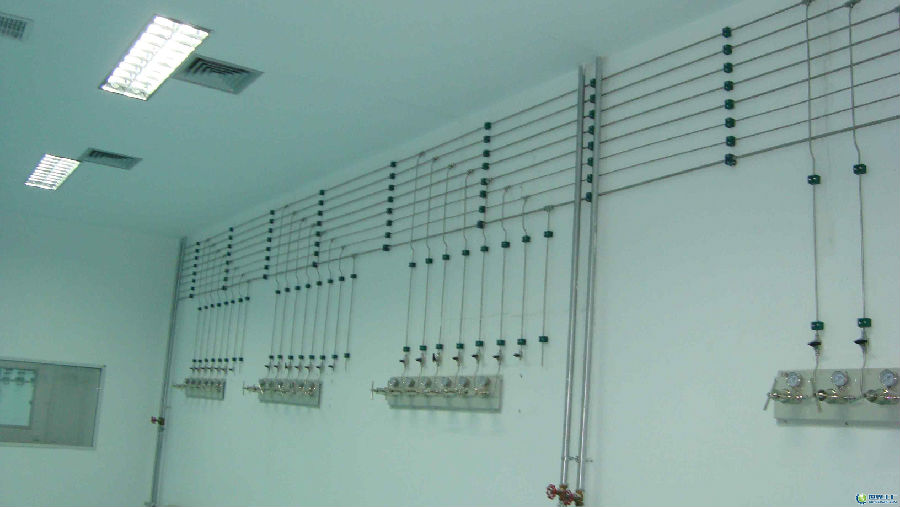

实验室集中供气系统
实验室集中供气系统：
目前大多数实验室中的各种分析仪器如气相色谱仪、气相色谱质谱仪、液相色谱质谱仪、原子吸收分光光度计、原子荧光光度计、等离子发射光谱仪、电感耦合等离子质谱仪等都需要连续使用高纯载气和燃气，因此实验室的安全、连续、稳定运行需要我们考虑如何将这些气体供到各实验室中放置的分析仪器。
集中供气系统整体设计要求：
- 实验室气体采用集中供气方式，由实验室外专用供气区域用管路引进。除了洁净空气由空气压缩系统直接产生外，其余气体都是采用高压气瓶供气。
-每种气体都要有主供和备供气瓶，并安装自动切换面板进行供气控制，保证不间断供气。另外主要的控制阀门和减压阀门都应安装在实验室外。
-实验室气体由不锈钢管（BA级）路输送，一般每1.5米内必须有支架固定在墙面。在实验室内所有管路安装在天花板下方，沿墙进行明设。所有管路标明连接的气体。气体管路每隔1.5米的距离，都要有明确标示，同时指示气体的流向。所有减压阀都需要连接一条通出气体存储区排气管路。易燃、氧化气体排气管路不能并在一起。所有设计和施工必须符合相关的规范和要求，如：
《科学实验室建筑设计规范》-JGJ 91-93
《氢气使用安全技术规程》-GB 4962-1985
《现场设备、工业管道焊接工程施工及验收规范》-GB50236-1998
气体管路要求：
-所有气体管路都由高质量的、安全退火型、无缝连接的不锈钢管（BA级）组成。铜管只使用在气体管路的末端，对气体纯度要求不是太严格的地方（比如通风柜）。
-气体管路不得和电缆、导电线路同架铺设。
-易燃气体，如乙炔需要和其它气体分开单独引入。氢气管道若与其它可燃气体管道平行敷设时，其间距不应小于0.50m；交叉敷设时其间距不应小于0.25m。分层敷设时氢气管道应位于上方。
-压缩空气在管路上有过滤杂质和水分的净化装置，此净化装置需要并联一路，用单独的阀门隔离，以方便对过滤装置进行维修。
-所有气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。
-每个实验室都要有单独的控制阀、减压阀和压力表。
-引进工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氢气管路前面建议安装气体净化装置。
-每隔1.5米左右，气体管路就需要有支架。另外根据气体管路弯曲的半径，设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。
集中供气系统安装设备要求：
-不锈钢管件在现场安装时方可启封，启封后均要使用5N的高纯气体吹扫后才能接入系统。整个系统安装完成后，还要再使用5N的高纯氢气进行大流量吹扫，以确保整个系统的洁净度。
-供气系统安装完成后，根据要求进行相关的强度测试、密封测试和稳定性测试。
实验室常用气体有哪些？
— 氩气：Argon(Ar) — 氦气： Helium(He)
— 氢气：Hydrogen(H2) — 乙炔气：Acetylene gas(C2H2)
— 氧化二碳:Nitrous oxide(N20) — 压缩空气：Compressed air(CA)
— 氧气：Oxygen(O2) — 甲烷气：Methane gas(Ch4)
